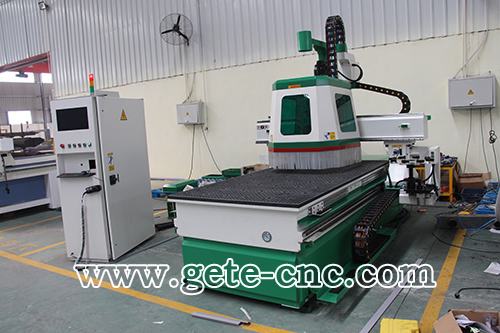

重型木工加工中心

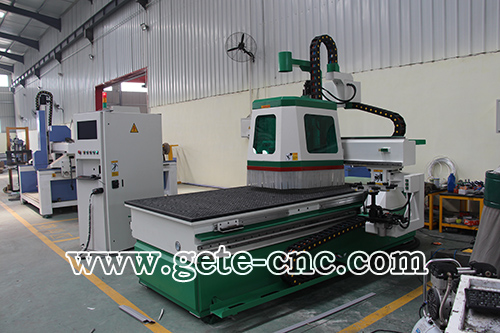

一、重型木工加工中心產品介紹
濟南格特機械設備有限公司生產的重型木工加工中心，根據高精密旋轉螺帽傳動設計，適合高速位移及高光精密加工，琴鍵式瞬間吸附真空臺面，可承受高速重切加工。專業對櫥柜門板內直角加工、壓克力迷你字加工、鋁工業板材加工。
二、重型木工加工中心機器細節

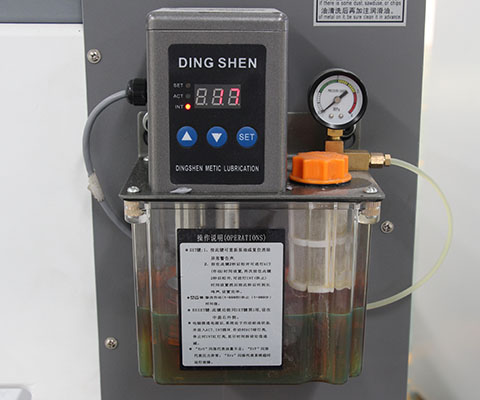

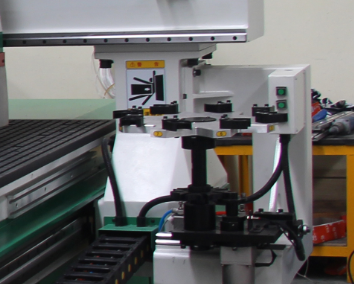

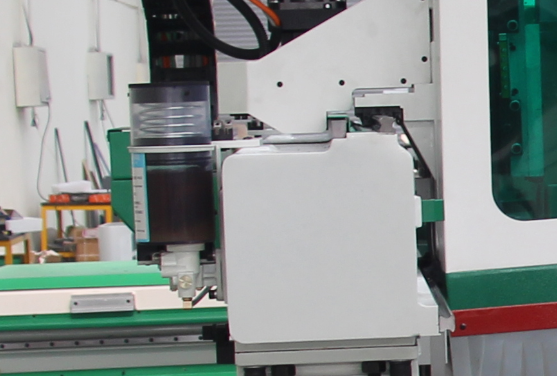

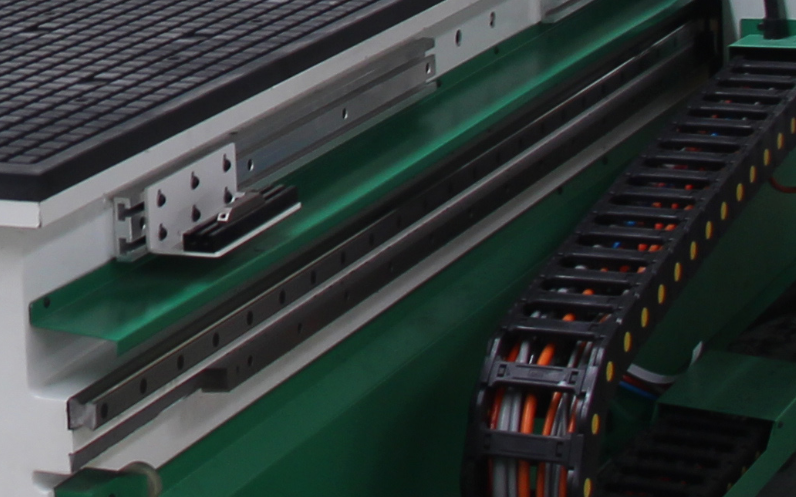

| 自動注油 | 機械限位和齒條導軌 | 圓盤換刀刀庫 | 絲杠木工加工中心臺面 | |||
 |  |  |  |
三、重型木工加工中心核心裝配

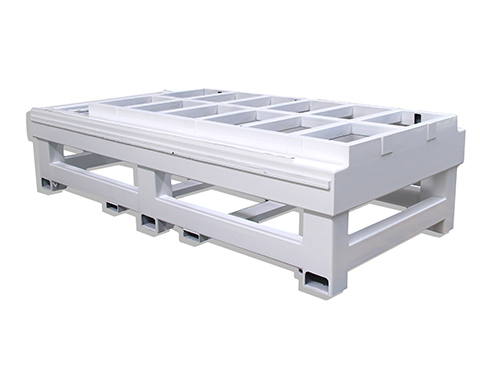

| 刀具自動補償系統 | 行星式減速機 | 五面銑加工中心加工床身 | 精密齒條傳動 | |||
 |  |  |  | |||

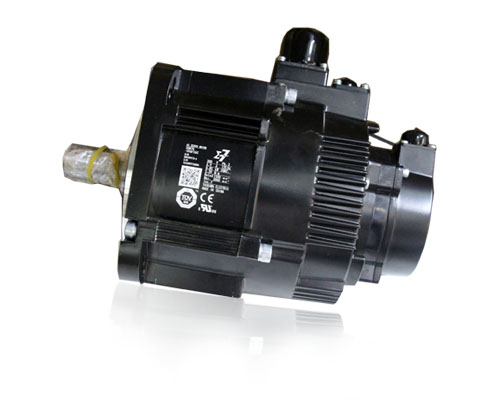

| 絲杠 | 進口伺服驅動 | 臺灣導軌 | 自動注油系統 | |||
 |  |  |  |

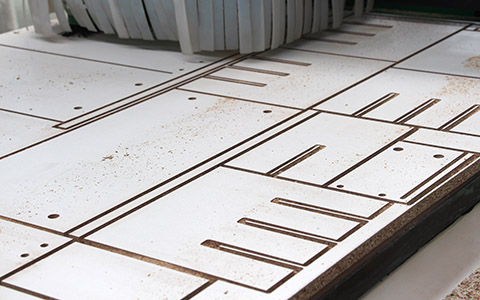

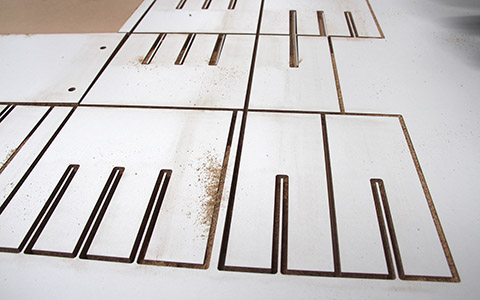

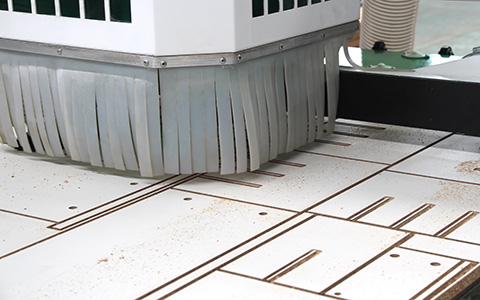

四、重型木工加工中心加工細節
 |  |  |  |
五、機器主要配置和性能參數（可定制）
| 配置參數 | 性能參數 | ||
| 床身結構 | 厚壁方管無縫焊接 | 工作臺尺寸 | 1300mm*2500mm |
| 主軸電機 | 國內最好的JST9.0KW風冷主軸（可選配主軸） | 工作行程 | 1220mm*2440mm*200mm |
| 機柜 | 工控機柜 | 主軸轉速 | 1000~24000RPM |
| 驅動電機 | 日本安川伺服驅動 | 移動速度 | X，Y軸 45m/min Z軸 20m/min |
| 導軌 | 25方軌 | 加工速度 | 15m/min |
| 齒條 | 精密2M斜齒 | 潤滑系統 | 自動注油 LG11 |
| 線纜 | 數控專業線纜（高柔屏蔽） | 自動對刀 | Z-NANO |
| 控制系統 | 臺灣新代 | 電源類型 | AC 380V/Hz |
| 變頻器 | 海普蒙特 | 加工精度 | 0.05mm |
| 重量 | 3000KG | 重復定位精度 | 0.025mm |
| 標準配置 | |||
| 刨花刀具 | ER-32 （4pcs） | 刀具夾筒 | ER-32,12~13mm （4pcs） |
| 高頻主軸馬力 | 12HP，9KW （1pc） | 真空泵浦馬力 | 7.5 HP（5.5KW）-160m3/h （1pc） |
六、重型木工加工中心機器特性
◆床體鋼結構厚壁方管焊接，經震動時效處理，堅固耐用，不易變形。
◆Z軸采用德國產滾珠絲杠，臺灣高精密直線導軌，精度高更耐用。X、Y軸采用齒條傳動，速度更快，更好的提高效率，節省成本。
◆軟件兼容性強，可兼容type3/artcam/castmate/文泰等多種CAD/CAM設計制作軟件，具有刀具補償、中文顯示、后臺編輯、主軸多點定位、模擬操作顯示、故障顯示功能。
◆驅動系統采用安川伺服電機、驅動器。功能齊全、性能穩定、可靠性高。
◆自動油路潤滑系統，維護、保養更方便。

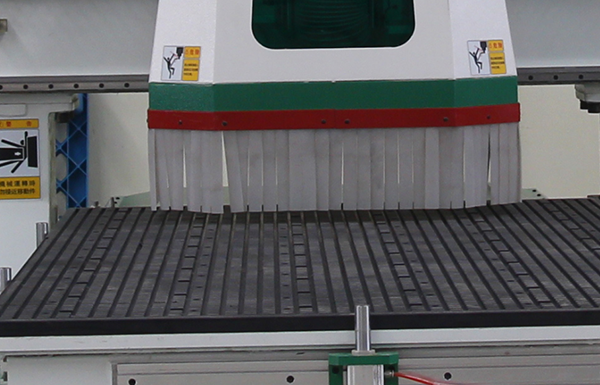

◆琴鍵式瞬間吸附真空臺面。
◆擁有斷點續雕、斷電恢復、加工時間預測等功能。
◆本款機型關鍵機構均采用精密零部件裝配而成。
七、重型木工加工中心適用行業及加工樣品圖
◆ 木工行業：各種門，窗，櫥柜，工藝木門，免漆門，屏風，工藝扇窗，紅木家具，波浪板加工等各種家具，木藝 的加工。
◆ 廣告行業：廣告標牌，標示制作，廣告用料切割，吸塑制模，LED霓虹燈制作等多種材料廣告裝飾產品的制作。
◆ 工藝品行業：可在木質，竹，人造大理石，有機板，雙色板，水晶等材料上進行各種精美圖案和文字的雕刻。
◆ 適用材料：各種木質材料；鋁板，鋁塑板，塑料板；PVC、亞克力、雙色板、密度板、水晶板等廣告材料；及人造軟大理石等非金屬及輕金屬材質。
◆ 雕刻效果：可以雕刻各種浮雕，影雕，透雕，平面雕刻，切割，洗底等各種效果。
 |  | |
 |  | |
