一、產品介紹

保麗龍泡沫雕刻機是濟南格特機械設備有限公司戰略產品之一，格特機械專業研發人員經過多年的不斷試驗和測試，將全新的保麗龍泡沫雕刻機推出上市，受到廣大用戶好評！產品經過了多重耐壓測試，方箱測試，接地電阻測試，絕緣電阻測試，全面保障了產品質量。品脈保麗龍泡沫雕刻機設計速度和精度均達到很高的標準。

二、機器細節

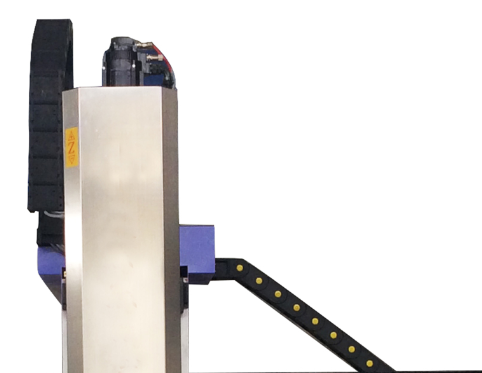

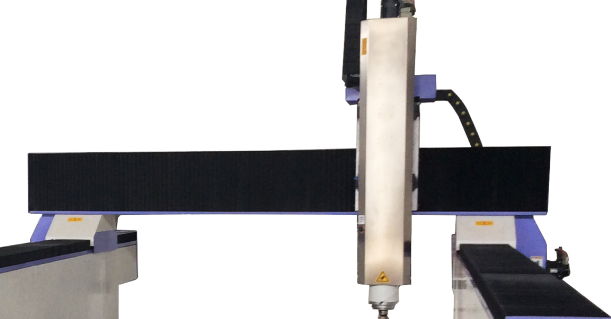

龍門立柱和橫梁		主軸		高柔屏蔽線纜		控制機柜

三、核心裝配

四、加工細節

五、機器主要配置和性能參數（可定制）

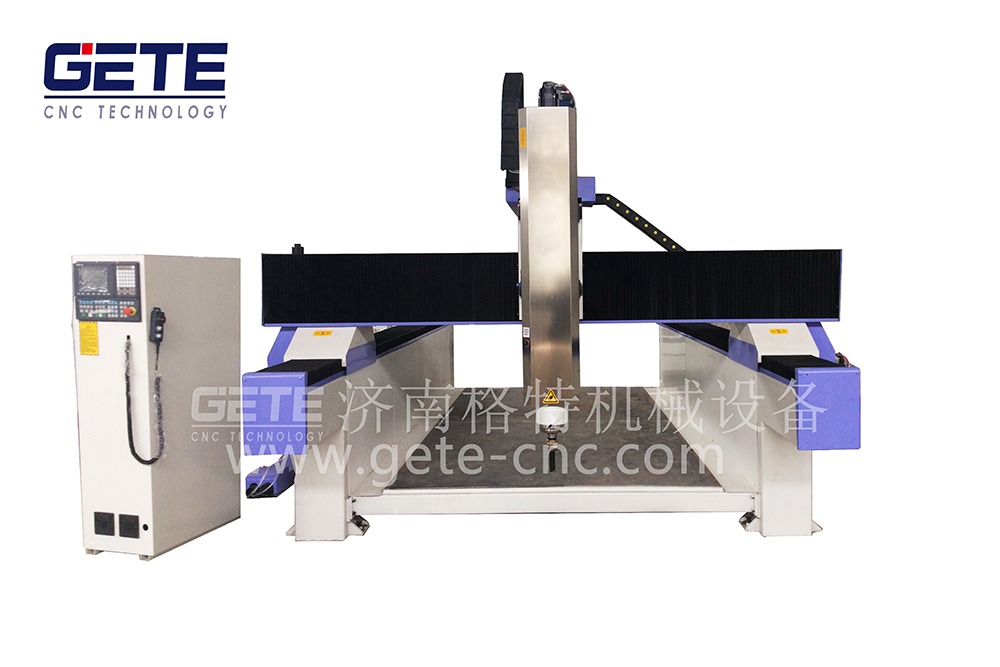

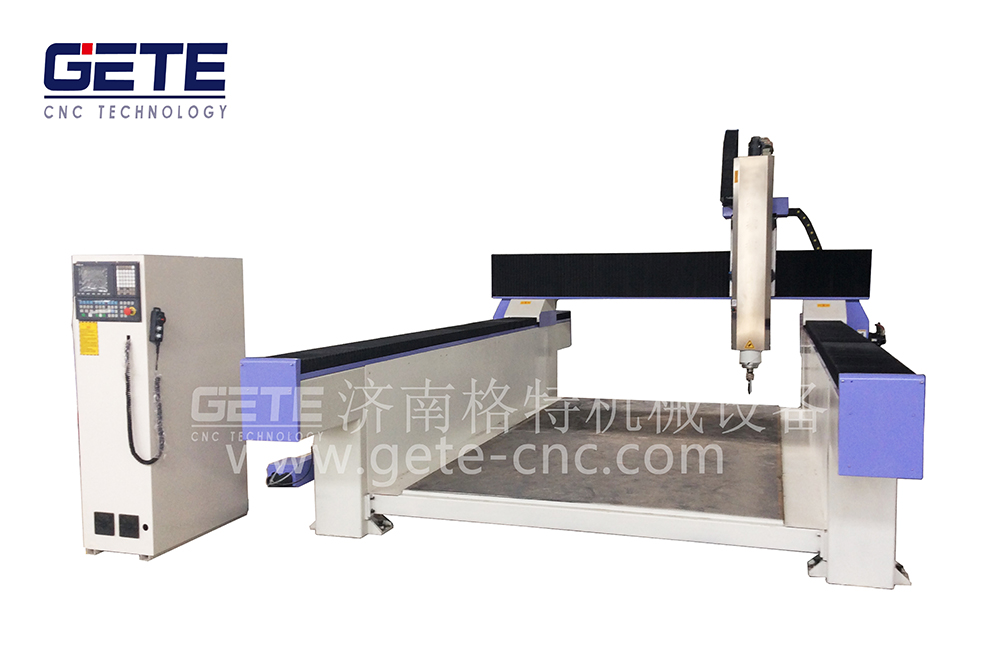

GT-2040型保麗龍泡沫雕刻機
配置參數		性能參數
床身結構	鋼結構雕刻機專用重型床身	工作臺面尺寸	2000mm*4000mm
主軸電機	9KW意大利HSD	工作行程	2000mm4000mm1000mm
機柜	工控大機柜	主軸轉速	0~12000RPM
控制系統	臺灣新代	運行速度	35m/min
驅動類型	伺服驅動	雕刻速度	25m/min
導軌	臺灣30方軌	臺面類型	鋁型材T型槽臺面
齒條	2M斜齒	刀柄直徑	3.175~12.7mm
線纜	江蘇捷迅數控專用高柔屏蔽線纜	電源類型	AC 380V/50Hz
變頻器	海普蒙特	加工精度	0.05mm
重量	3000KG	重復定位精度	0.02mm
標準配置
刨花刀軸	ER-32 4pcs	刀具爪夾	ER-32 4pcs
高頻主軸馬力	12Hp (9kw)

GT-2030型保麗龍泡沫雕刻機
配置參數		性能參數
床身結構	鋼結構雕刻機專用重型床身	工作臺面尺寸	2200mm*3200mm
主軸電機	9KW意大利HSD	工作行程	2000mm3000mm1000mm
機柜	工控大機柜	主軸轉速	1000~12000RPM
控制系統	臺灣新代	運行速度	35m/min
驅動類型	伺服驅動	雕刻速度	25m/min
導軌	臺灣30方軌	應用軟件	文泰/Artcam/Type3
齒條	2M斜齒	刀柄直徑	3.175~12.7mm
潤滑系統	數控專業自動注油	電源類型	AC 380V/50Hz
變頻器	海普蒙特 11KW	加工精度	0.05mm
重量	2000KG	重復定位精度	0.02mm
標準配備
刨花刀具	ER-32 4pcs	刀具爪夾	ER-32 12~13mm 4pcs
高頻主軸馬力	12HP （9KW） 1pcs

六、機器特性

◆ 格特保麗龍泡沫雕刻機整體厚壁全鋼結構設計，經焊接回火時去應力處理，鋼性強、轉動平穩，不變形，不抖動，運行平穩。

◆ 系統使用臺灣新代，運行穩定安全，代碼讀取速度快，而且有在線模擬、在線監控功能，隨時保證加工的高效安全。

◆ 采用臺灣高精度2M斜齒、零間隙方型加重滑動直線導軌，齒條系為高精密特殊工藝齒條，運行平穩、精度高；兼之Y軸采用雙邊驅動，速度快，效率高，承重力大，可以進行重切削。

◆ 主軸、線軌、及滾珠絲桿皆裝有防塵吹氣裝置，可避免泡沫灰進入絲桿、線軌、主軸內部，而造成損壞。線軌及絲桿裝有自動潤滑裝置，可有效排出泡沫灰渣，避免損壞。

◆ 控柜內置有自動恒溫空調系統，可有效散熱，適于長時間工作。

◆ 多元化控制可以分別控制加工速度、空走速度、落刀速度,大大提高了加工產品的質量及加工效率。

◆ 自動潤滑系統，減少維護量，機器使用壽命更長。

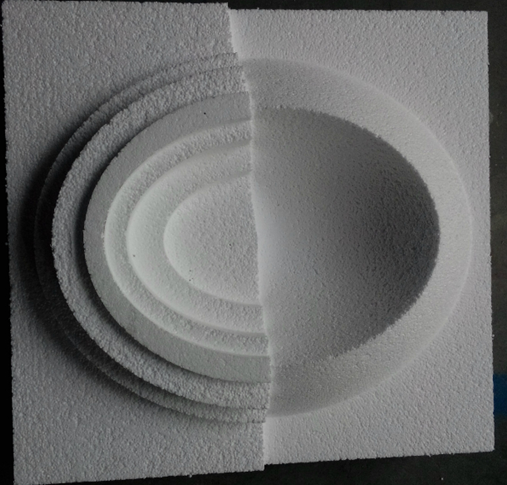

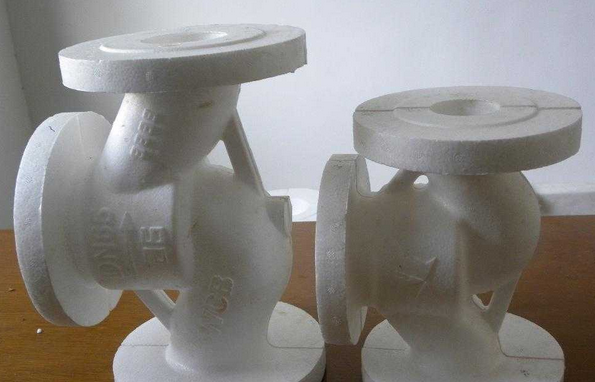

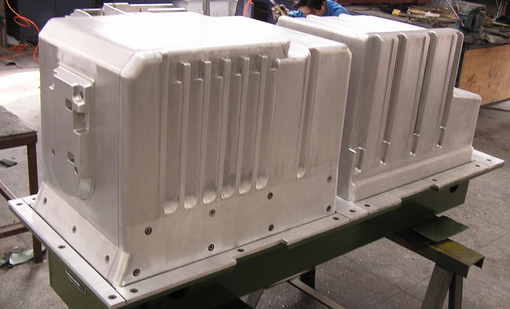

七、適用行業以及加工樣品圖

◆ 汽車沖壓模具的泡沫型加工，鑄造木模，汽車內飾，工程塑膠材料的加工。

◆ 可雕刻各種泡沫、消失模、汽車泡沫模具、游艇模具、大輪船木模、鑄造木模、汽車內飾、工程塑膠材料、航空木模、螺旋槳、火車木模等各種非金屬的加工。
