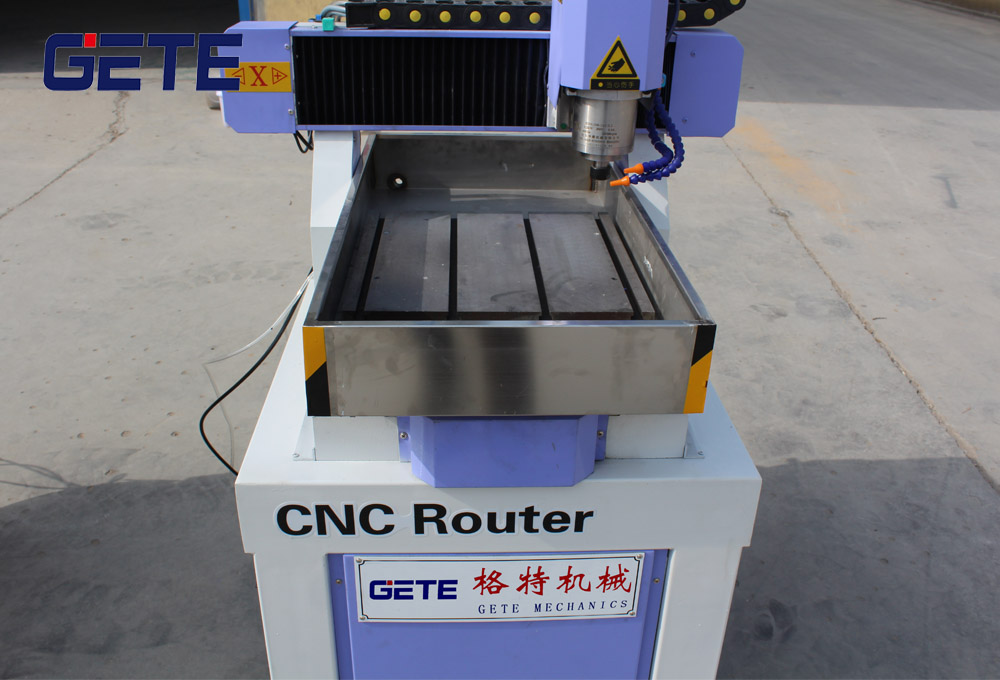

玉石雕刻機

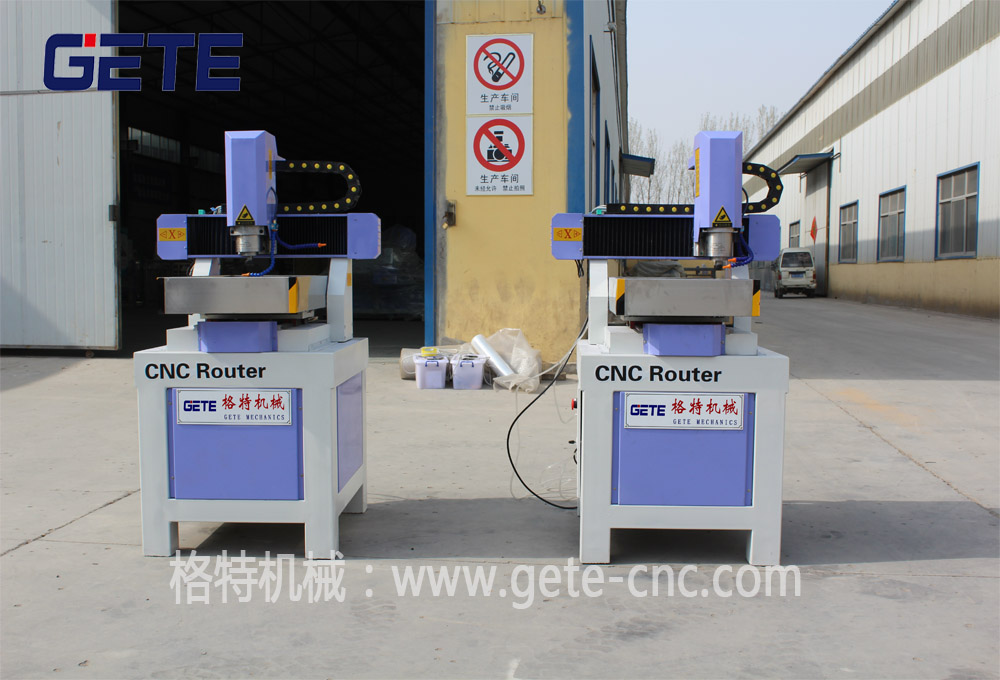

一、產品介紹
二、機器細節

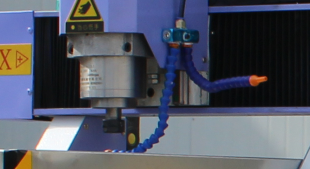

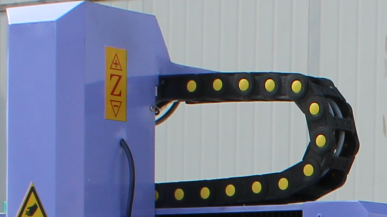

| 高頻屏蔽線纜 | 進口水冷主軸 | 控制機柜 | 加工槽 | |||
 |  |  |  |
三、核心裝配
| 刀具自動補償系統 | 行星式減速機 | 進口主軸 | 精密齒條傳動 | |||
 |  |  |  | |||
| 絲杠 | 進口伺服驅動 | 臺灣導軌 | 自動注油系統 | |||
 |  |  |  |

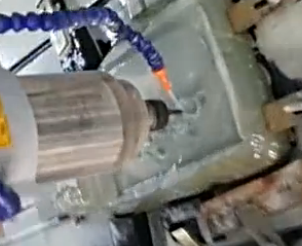

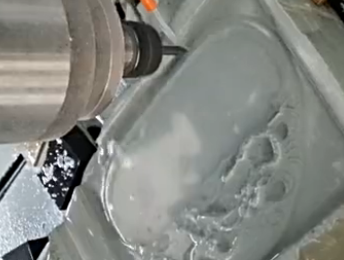

四、加工細節
 |  |  |  |
五、機器主要配置和性能參數（可定制）
| 配置參數 | 性能參數 | ||
| 床身結構 | 格特品牌，厚壁方管無縫焊接而成 | 工作臺面尺寸 | 400mm*400mm |
| 主軸電機 | 水冷2.2KW | 工作行程 | 400*400mm*200mm |
| 機柜 | 電腦機柜 | 主軸轉速 | 6000~24000RPM |
| 控制系統 | 四軸聯動 銳志天宏 | Z軸空高度 | 230mm |
| 驅動類型 | 伺服驅動 | 旋轉軸直徑 | 100mm |
| 導軌 | 臺灣20方軌 | 刀柄直徑 | 3.175~12.7mm |
| 齒條 | 絲杠傳動 | 加工速度 | 6000m/min |
| 線纜 | 數控專用高柔屏蔽線纜 | 電源類型 | AC 220V/50Hz |
| 變頻器 | 海普蒙特 | 加工精度 | 0.02mm |
| 重量 | 300KG | 重復定位精度 | 0.01mm |
| 標準配置 | |||
| 刨花刀具 | ER-32 （4pcs） | 刀具夾筒 | ER-32 12~13mm （4pcs） |
| 高頻主軸馬力 | 5HP，2.2KW （1pc） | ||
六、機器特性
◆ 機身鑄鐵鑄造，機床震動小，提供穩定的工作平臺，使雕刻機運行平穩、噪音低，工件成品光潔度高。
◆ 三軸均采用矩形直線導軌和滾珠絲桿，高精度，剛性好。
◆ 運動定位精度和重復定位精度高，工件成品圖形邊緣光滑、清晰度高。
◆ 32細分驅動系統是雕刻機運動平穩、噪音低、控制精度高，加工速度和加速度較高。
◆ 高精度、高轉速、低噪音的主軸電機，裝刀徑向跳動量（刀柄根部）≤0.02mm，為小刀具提供較高的切削速度和較高的切削能力。
◆ 專業而穩定CNC數控系統，其運動方式特點是起步加速度大，回頭運動平穩，加工過程中保持較高且穩定的進給速度和較高的加速度。有效的提高加工效率，且雕刻機抖動小，工件成品光潔度高。
◆ 中文圖形化操作界面，操作簡便直觀。
七、適用行業及加工樣品圖
◆ 格特玉石雕刻機可廣泛適用于玉石、岫玉、翡翠、和田玉、黃龍玉、昆侖玉、青玉、泰山玉、俄羅斯碧玉、瑪納斯碧玉、阿富汗白玉、瑪瑙、琥珀、水晶及各種山料、籽料的雕刻等等。
 |  |  |  |
