板式家具生產線中的數控側排鉆

發布：2016-05-13  閱讀：3246

板式家具生產線中的數控側排鉆

      數控側排鉆是一款專門打側孔用的數控機械設備，在板式家具生產中的的作用主要就是用來代替數控排鉆加工中心，數控排鉆是一款專門對接數控開料機的打孔設備，這款設備主要功能就是用來打五面孔的機器，一次上板可以實現五面打孔，并且還可以進行板式家具拉背板槽的功能。由于數控排鉆加工中心的價格一般都在三十幾萬以上，一般小作坊定制家具生產廠家沒有那么多的資金來上這么一款高端的設備。但是用普通的三排鉆和雙排鉆不能對接板式家具數控開料機，只能根據打孔師傅的自己進行測量打孔位置，容易產生誤差，并且加工出的柜體可能存在不整，營銷銷售的價格，客戶也不愿意用很多錢來買這款設備。為了幫主很多小規模的定制家具廠家做出高端，品質好的家具。很多板式家具數控開料機廠家研發設計出了對接自己專業開料機的側排鉆設備，設備客戶很好的實現了接口版式家具數控開料機。

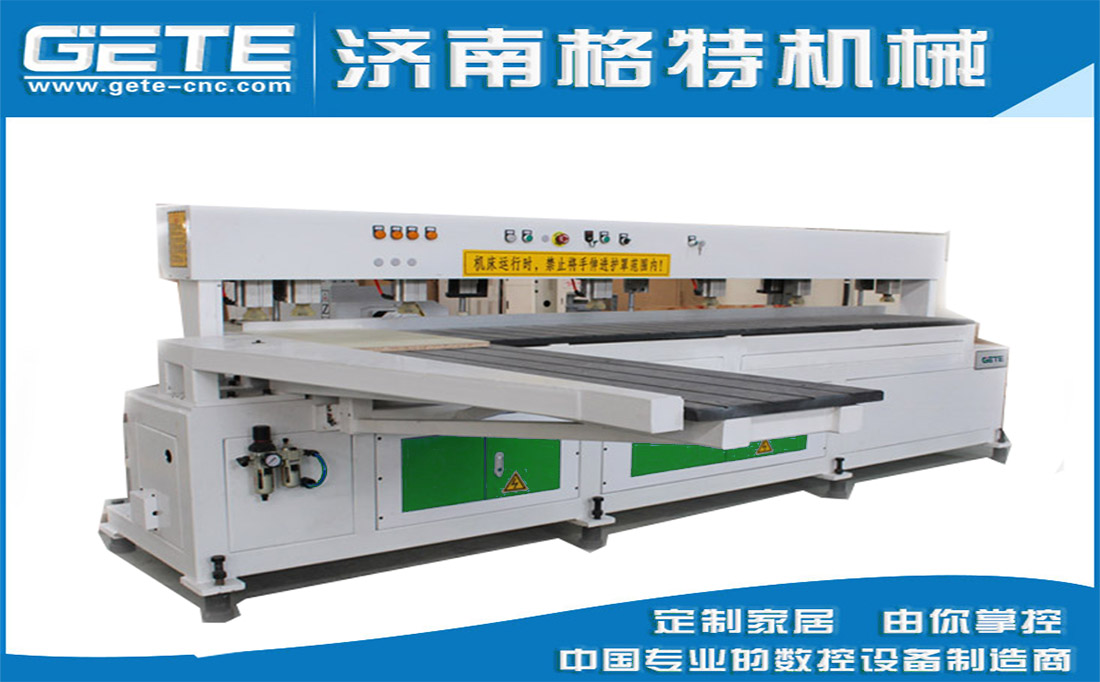

數控側排鉆介紹



     數控側排鉆顧名思義只能進行打側孔，因?yàn)榘迨郊揖甙宀脑陂_料機的時候已經用板式家具開料機進行了打垂直孔位的工藝。數控側排鉆通過自動掃碼進行打側孔位，避免了人工打孔的各種弊端。

數控側排鉆配置
驅動：臺灣進口伺服驅動
主軸：國內最好的3.5KW
導軌：臺灣進口25方軌
齒條：德國亨利安1.5M精密斜齒
系統：維宏85A數控智能系統
減速機：臺灣利明減速機
變頻器：海普蒙特3.7KW高頻變頻器
數控水平側排鉆性能參數
有效加工尺寸：2440mm
Z軸行程：50
Y軸行程：2500mm
給進速率：6000mm/min
系統分辨率：±0.05mm
外形尺寸：2800mm*1800mm*1500mm
整機重量：1200kg
