五軸石材加工中心性能介紹
發布：2016-03-28 閱讀：4676
五軸石材加工中心介紹
OMAG的Blade5 機床具有更強大的靈活性，支持鋸切、銑削、打槽、車削、雕刻以及磨光等功能，是石質工件的理想加工設備。該機床的關鍵優勢之一是配備了高性能的主軸電機，該主軸電機的峰值扭矩高達400Nm。動力強勁的主軸電機使石材加工各個環節的效率都得到極大的提高。該機床具有5 米×5 米的超大作業區，能夠直接通過CAD/CAM 文件加工各種形狀和輪廓的產品，同時也適合一次性工件的加工或批量生產。機床還具備激光掃描功能，因此也可用于具有精密結構的工件（例如石制藝術品）的數字化加工和順序復制。
用于機床五個充分插補式定位軸的主軸電機和CNC系統均由NUM提供，20多年來，NUM一直是OMAG的親密技術合作伙伴。根據意大利NUM公司的Marco Battistotti 所述，NUM非常愿意與特殊機床制造商建立合作伙伴關系，與其共同承擔創建特殊應用的風險，CNC 解決方案一直是NUM經營理念的核心。從OMAG的角度來看，其新機床的技術開發需要強有力的技術合作伙伴。

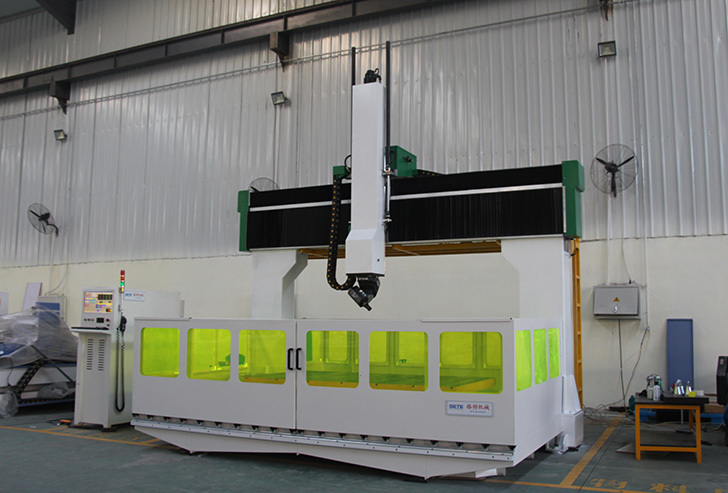

OMAG的Blade5機床基于大型高架龍門式結構，支持創新型多軸機頭。龍門架的主水平X軸和Y軸基于直線導軌，這種直線導軌采用了滾珠絲杠驅動器和配有循環球軸承的引導塊。這樣，機床既具有高承載能力，也具有平滑的無反沖定位優點。在最高配置的Blade5中，這兩根軸均具有高達5米的行程長度，從而給予機床操作員25平方米的超大作業區。承載機頭的垂直Z軸采用了同類技術，可將機頭升高至高于系統基座3米的位置處，從而使機床可以容納巨大的石制工件。可將待加工石制工件固定在3.5×2米大型工作臺的固定位置，也可用車床附件旋轉工件以執行車削操作。
機頭主軸可裝配多種切削和成型工具，包括直徑達 1.6 米的金剛石切削刀片。機頭包括兩個定位軸，這使主軸可在垂直方向最多傾斜 185 度，并可橫向旋轉最多 320 度，從而使機床加工具有極為出色的靈活性。
龍門架的X、Y 和 Z 軸，以及機頭的動態傾斜和橫向旋轉，均由 NUMDrive C 伺服驅動器和 NUM BPX 無刷電機控制；五根軸在 NUM Axium Power CNC系統的全面控制下全部能夠進行充分插補運動。
這種全數字控制法有助于重復執行工件加工并確保工件具有較高的加工精度；可從機床的主機將切割坐標作為 ISO 文件下載到 Axium Power CNC 系統?？蛇x配激光掃描系統確保精加工工件（例如雕像）具有極為精確的三維測量值，并自動將這些測量值轉化為適當?shù)?ISO 文件，從而允許精確復制藝術品。為實現最高標準的精加工，OMAG 還開發了一種特殊的宏，這種宏可對來自 Axium Power CNC 系統的動態運動控制命令進行實時評測，以修正刀具磨損，從而確保刀具始終保持與工件的最佳接觸。
機頭主軸由動力強勁的液冷式同步電機驅動，該電機是 NUM 為此應用而專門開發的。NUM 將電機的轉子和定子作為獨立組件供貨，OMAG 會在隨后將這兩種組件裝入機頭內，包括將轉子直接連接到主軸上以好限度地提高剛度。電機由 NUMDrive C 裝置和 MDLL 電源驅動，其持續額定功率在 2000rpm 轉速下為 25 kW，好轉速為24000 rpm，峰值扭矩高達 400 Nm。
OMAG 基于計算機的 CAD/CAM 軟件包含操作員可自由發出請求的機床刀具庫；物理刀具放置在作業區旁邊的刀具架內。通常，這些刀具包括銑削和車削刀具，以及一種或多種切削刀片。機床的刀具更換操作將全自動執行；操作員發出換刀請求后，Blade5 機床將自動停止被更換刀具，隨后將要更換的刀具安裝到主軸上，更換刀具時采用的是行業標準 ISO 50 錐度。機床的 HMI（人機界面）具有極佳的直觀視覺效果，其組件包括觸敏式監視器、鍵盤和用于在需要時手動控制運動的雙操縱桿。 正如 Marco Battistotti 所言，‘OMAG 的 Blade5 機床是機床設計者和數控專家緊密合作的完美產物。事實證明，Blade5 的各種配置在市場上均極受歡迎?！?/span>
