1325-真空吸附木工雕刻機和三工序木工雕刻機配置
發布：2016-01-27 閱讀：2794

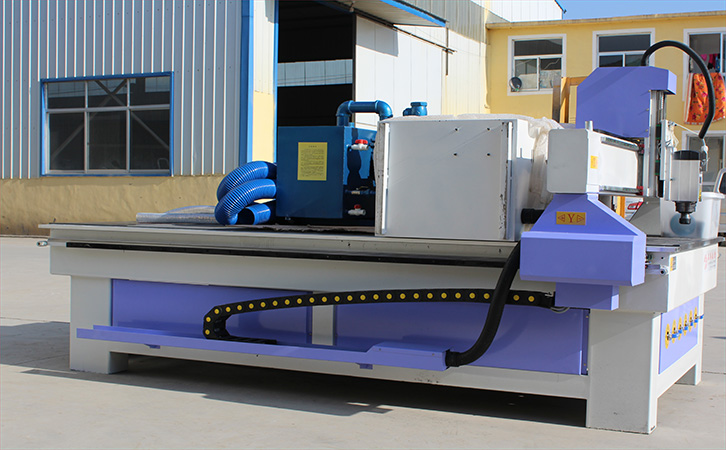

1325-真空吸附木工雕刻機 配置
第一機柜部分（1）配備電腦機柜（2）上海維護系統（3）深圳海普蒙特的變頻器（4）雷賽驅動器（5）普通變壓器（6）其它電器元件。
第二機床部分
（1）床身：8mm厚壁方管無縫焊接而成。整機以五面銑為母機進行打眼，攻絲，回火，暴銑導軌臺，去應力處理。（2）驅動電機：雷賽步進450B驅動電機（3）主軸：4.5KW國產風冷主軸（4）臺面：雙層PVC柵格式真空吸附臺面（配備5.5KW真空泵）（5）齒條：溫州2M斜齒（6）導軌：采用臺灣上銀導軌（7）線纜：江蘇捷迅高柔屏蔽線纜（8）注油形式：手動注油（9）同步帶減速形式。
第三機器特性
（1）外觀尺寸：1.8m*3.0*1.6m (2）加工尺寸：1300mm*2500mm (3)進料高度：200mm （4）主軸轉速0~18000RPM(5)傳動形式：X，Y軸齒條傳動，Z軸絲杠傳動（6）加工速度：開料 150秒/板材，開槽150秒/板材，打孔120秒/板材（7）回轉速度 15米/分（8）加工精度：0.05mm (9)重復定位精度0.02mm (10)整機重量1000Kg。
1325-真空吸附雙工序-木工雕刻機配置
第一機柜部分
（1）配備電腦機柜（2）上海維護系統（3）深圳海普蒙特的變頻器（4）雷賽驅動器（5）普通變壓器（6）其它電器元件。
第二機床部分
（1）床身：8mm厚壁方管無縫焊接而成。整機以五面銑為母機進行打眼，攻絲，回火，暴銑導軌臺，去應力處理。（2）驅動電機：雷賽步進450B驅動電機（3）主軸：4.5KW國產風冷主軸兩個（4）臺面：雙層PVC柵格式真空吸附臺面（配備5.5KW真空泵也可配7.5KW真空泵）（5）齒條：溫州2M斜齒（6）導軌：采用臺灣上銀導軌（7）線纜：江蘇捷迅高柔屏蔽線纜（8）注油形式：手動注油（9）同步帶減速形式。
第三機器特性
（1）外觀尺寸：1.8m*3.0*1.6m (2）加工尺寸：1300mm*2500mm (3)進料高度：200mm （4）主軸轉速0~18000RPM(5)傳動形式：X，Y軸齒條傳動，Z軸絲杠傳動（6）加工速度：開料 120秒/板材，開槽120秒/板材，打孔90秒/板材（7）回轉速度 15米/分（8）加工精度：0.05mm (9)重復定位精度0.02mm (10)整機重量1200Kg。
1325-三工序雕刻機
第一機柜部分
（1）配備電腦機柜（2）上海維護系統（3）深圳海普蒙特的變頻器（4）雷賽驅動器（5）普通變壓器（6）其它進口電器元件。
第二機床部分
（1）床身：8mm厚壁方管無縫焊接而成。整機以五面銑為母機進行打眼，攻絲，回火，暴銑導軌臺，去應力處理。（2）驅動電機：國產伺服驅動電機（3）主軸：4.5KW國產風冷主軸三個（4）臺面：雙層PVC柵格式真空吸附臺面（配備5.5KW真空泵也可配7.5KW真空泵）（5）齒條：溫州2M精密斜齒（6）導軌：采用臺灣上銀20導軌（7）線纜：江蘇捷迅高柔屏蔽線纜（8）注油形式：手動注油（9）行星式減速機（10）手柄控制器DSP（微調加工精度）
第三機器特性
（1）外觀尺寸：1.8m*3.0*1.6m (2）加工尺寸：1300mm*2500mm (3)進料高度：200mm （4）主軸轉速0~18000RPM(5)傳動形式：X，Y軸齒條傳動，Z軸絲杠傳動（6）加工速度：開料 120秒/板材，開槽120秒/板材，打孔90秒/板材（7）回轉速度 15米/分（8）加工精度：0.05mm (9)重復定位精度0.02mm (10)整機重量1200Kg。
格特1325-真空吸附木工雕刻機和雙工序，三工序木工雕刻機性能和適用行業。
機器特性
◆ 機頭件：Z軸絲桿為懸杠式，精度高，機頭行進過程中阻力小。
◆ Z軸為直連式結構 ，克服了傳統雕刻機皮帶傳動彈性誤差的產生。
◆ 導軌 X軸 為背跨式 兩導軌在不同的基準面，增加了Z軸的穩定性和剛性。
◆ 機器兩側為立柱支撐，穩定性高。
◆ 吸附臺面為12分區小網格分布模式，吸附力強。
◆ 機器齒條為2M高精度斜齒，穩定性高。
適用行業
◆ 木門及家具裝飾行業：大面積板材平面雕刻、實木、板式家具雕刻。立體波浪板加工，櫥柜門、實木門、工藝木門、免漆門，屏風、工藝扇窗加工，擦鞋機，實用家具，工藝家具及板式家俱產品的輔助加工。
◆ 木制品加工：鐘表、電器柜臺面、體育用品器材。
◆ 工藝品行業：相框、飾品盒等。
◆ 廣告行業：廣告標牌、標識制作、壓克力切割、密度板、pvc多種材料廣告裝飾產品的制作。
